MESH自組網技術介紹

從技術角度看，Mesh 組網是 “一種由多個節點構成的 peer-to-peer（對等）網絡架構”，其中：

• 節點（Node）：網絡中的每臺設備（如 Mesh 模塊）都可成為節點，分為 “網關節點”（負責接入外網，如 Mesh 模塊）和 “中繼節點”（僅負責轉發信號，如 Mesh 模塊、帶 Mesh開發板）；
• 自組織與自愈：節點通電后會自動發現周圍其他節點，無需人工配置即可形成網絡；若某節點故障（如斷電、離線），其他節點會自動重新規劃通信路徑，確保網絡不中斷（類似 “此路不通就繞路”）；

• 多跳通信：設備無需直接連接網關，可通過 1 個或多個中繼節點 “間接聯網”（如遠程無人機→遠程設備→網關），大幅擴展覆蓋范圍。

云望物聯MESH自組網特性介紹

網絡自愈合：  網絡節點可以隨時運動、加入或者退出

自組織網絡:  無需依賴任何的網絡設施，自動組成一個網絡

適用復雜環境：具有遠距離、 高帶寬、 低時延、自動跳頻,頻段靈活、適應性強 等特點

網絡拓撲結構可變：可在線狀、星型.網狀等拓撲結構間切換，也可多種拓撲結構共存

在網用戶：最多可支持16個用戶同時在網?任意節點間可通訊

智能路由選擇: 網絡自動根據收發數據量大小.信道環境重量等因素?自動切換路由。支持多跳路由，最多可達16跳。

總結

簡單說，Mesh 組網就像 “多人傳球”：要把球（數據）傳給遠處的人（接收端），不需要直接扔（直接連接收端），可以通過身邊的人（中繼節點）一次次傳遞，且如果某個人無法傳球（節點故障），會自動找另一個人傳遞，確保球能到達終點。

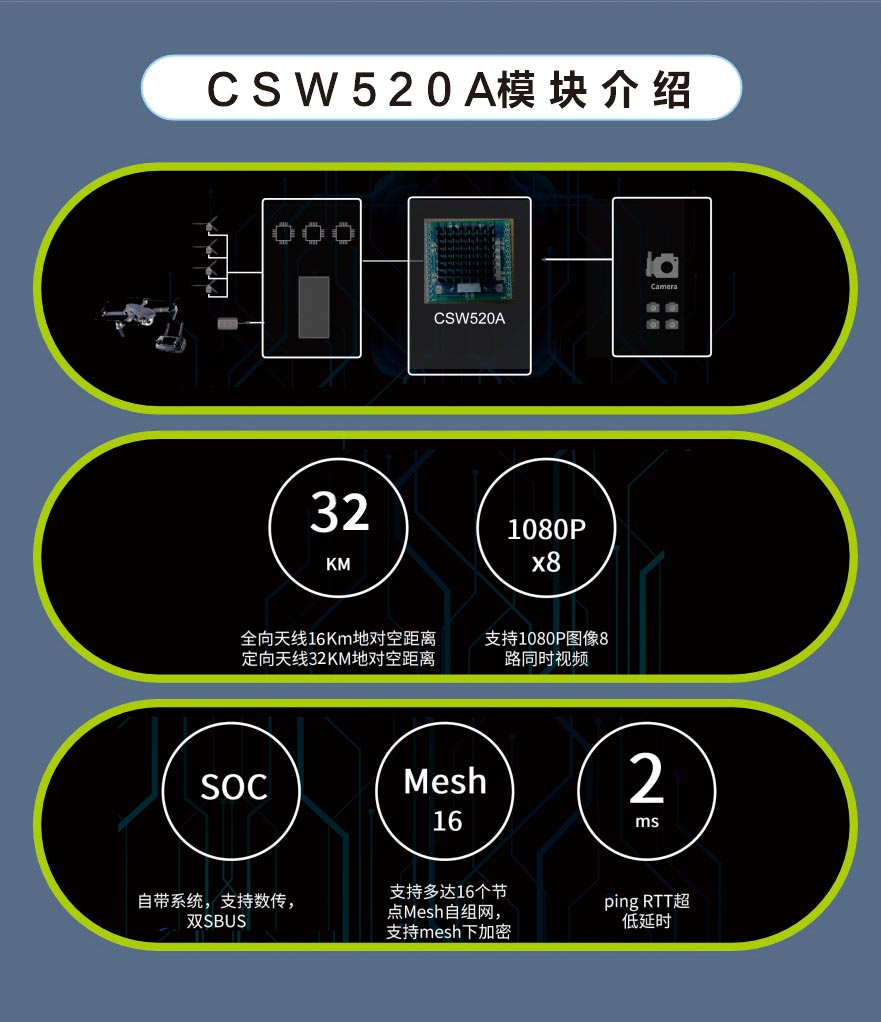

16KM遠距離無線通信模塊數字視頻傳輸模組CSW520A 優勢：

1.距離遠，全向無線傳輸距離最遠可達16KM

2.高功率，27dBm

3一對多，多路視頻傳輸同時不卡頓

4.低延時，RTT往返延時低至2ms

5.支持中繼，可以中繼傳輸，覆蓋信號無死角

6.大帶寬，實測數據可達100Mbps

7.抗干擾，5.1~5.8GHz寬頻率工作范圍，支持頻點無縫實時切換，有效面對干擾

8.使用簡單，一鍵配對，內嵌網頁

9.支持MESH自組網,最多可達16個

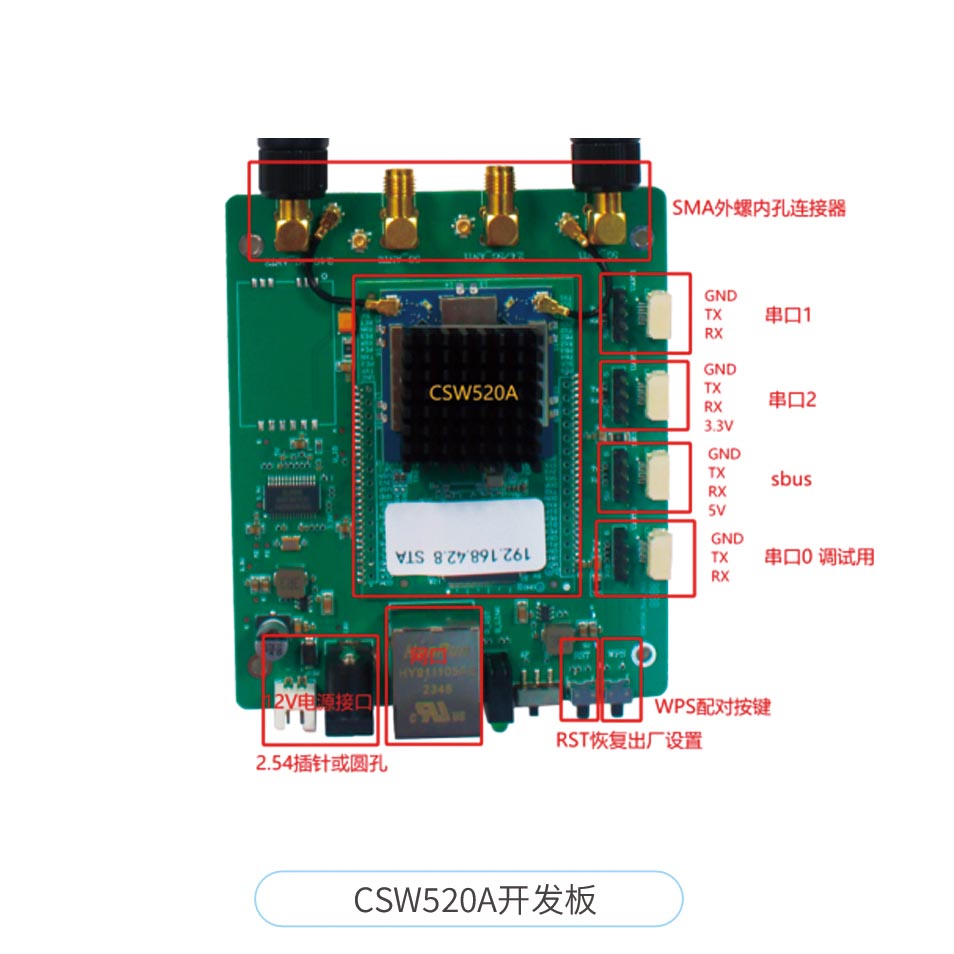

10.支持以太網，串口透傳，串口轉網絡，SBUS等多接口

通用使用說明書   在線手冊

CSW520A模塊說明書 在線手冊

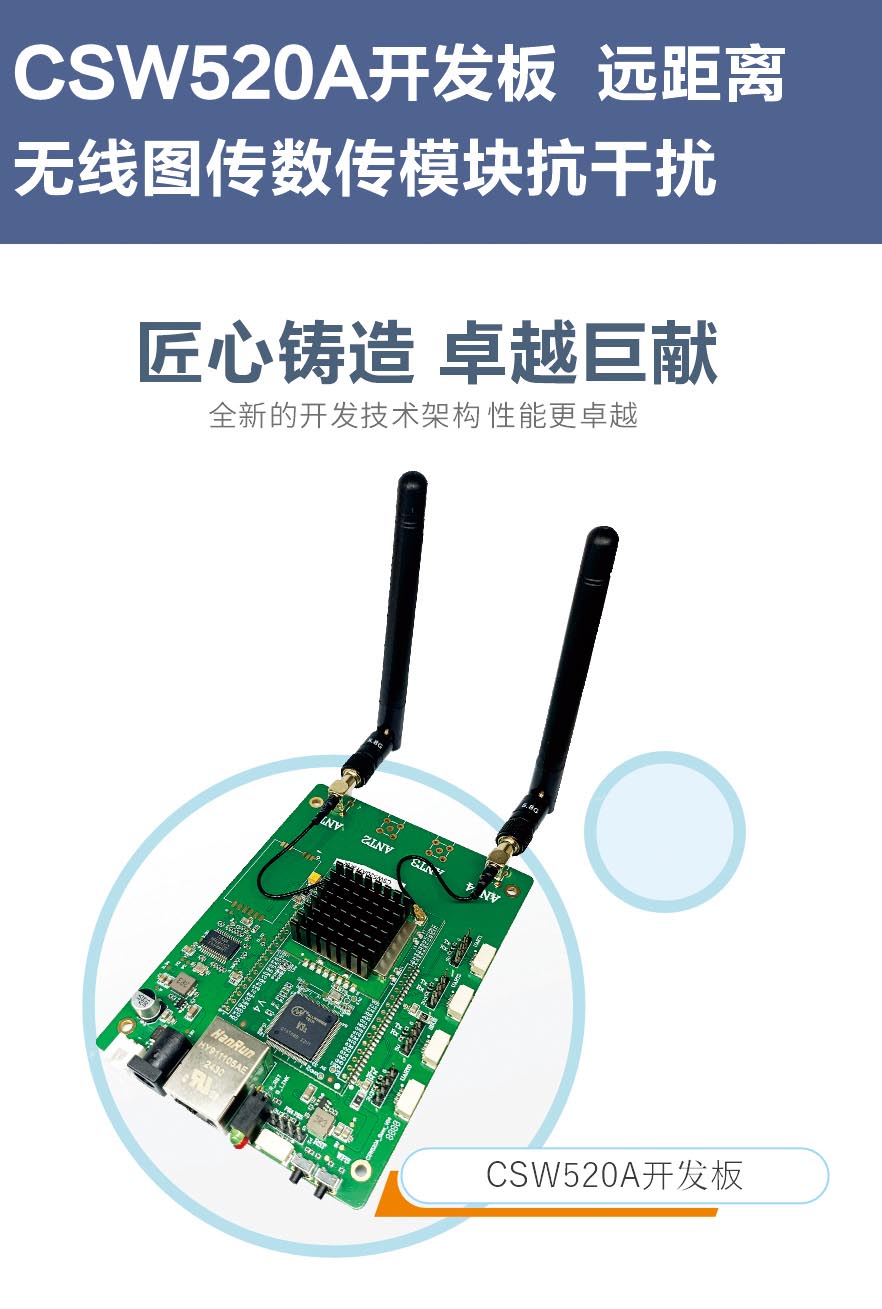

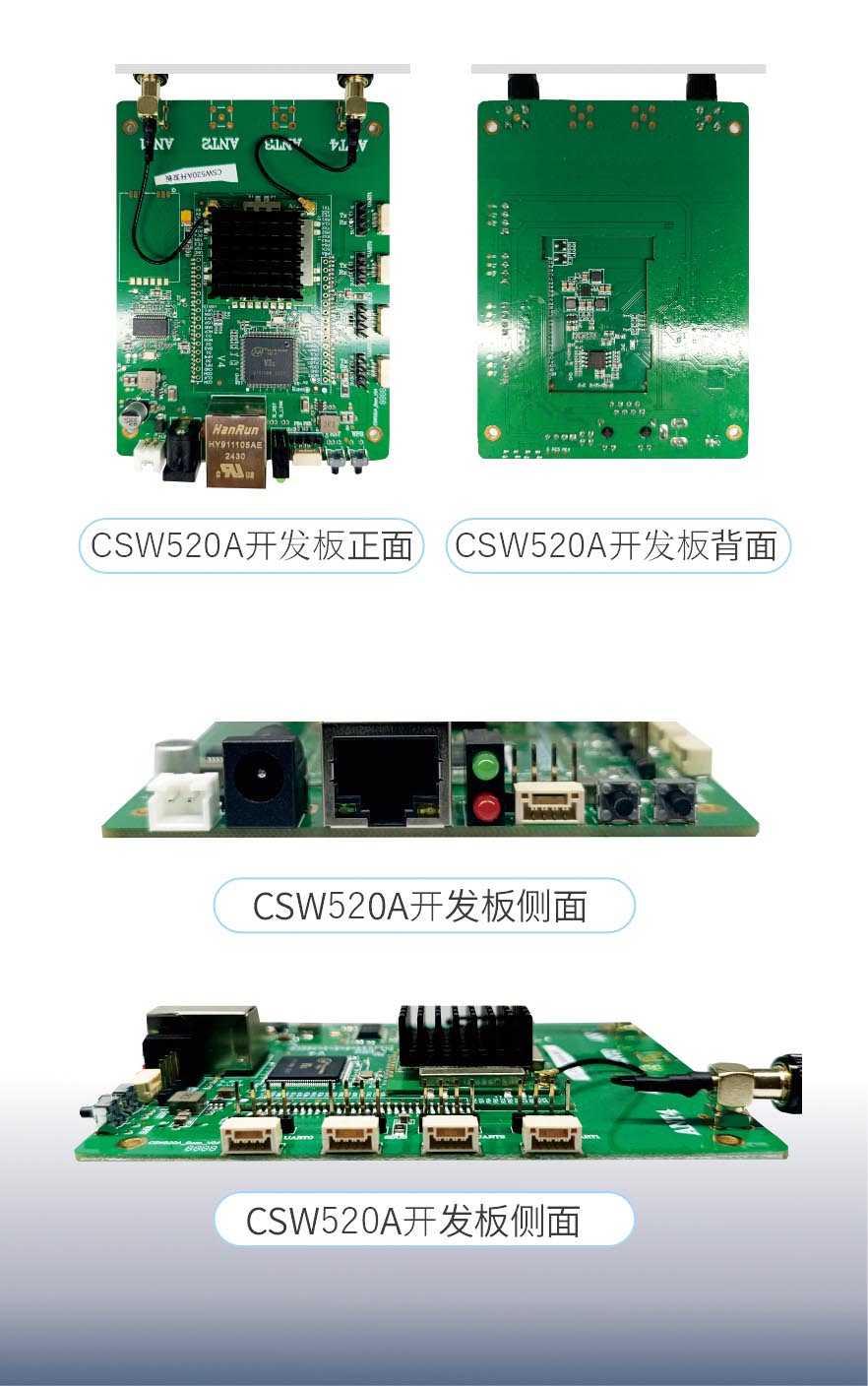

CSW520A開發板說明書 在線手冊

相關下載：

CSW520A-620A快速使用指南V2.pdf

CSW520A迷你板規格書V1_20240716.pdf

a5408-520底板的設計資料.zip

f2384-CAD設計規劃_BASE_V04.zip

j3092-CSW520A_BASE_V04電設計圖.pdf

520A距離更遠，620A穿透性好，可選頻段多，630A尺寸最小最輕，流量最大，最大可達180mbps。
