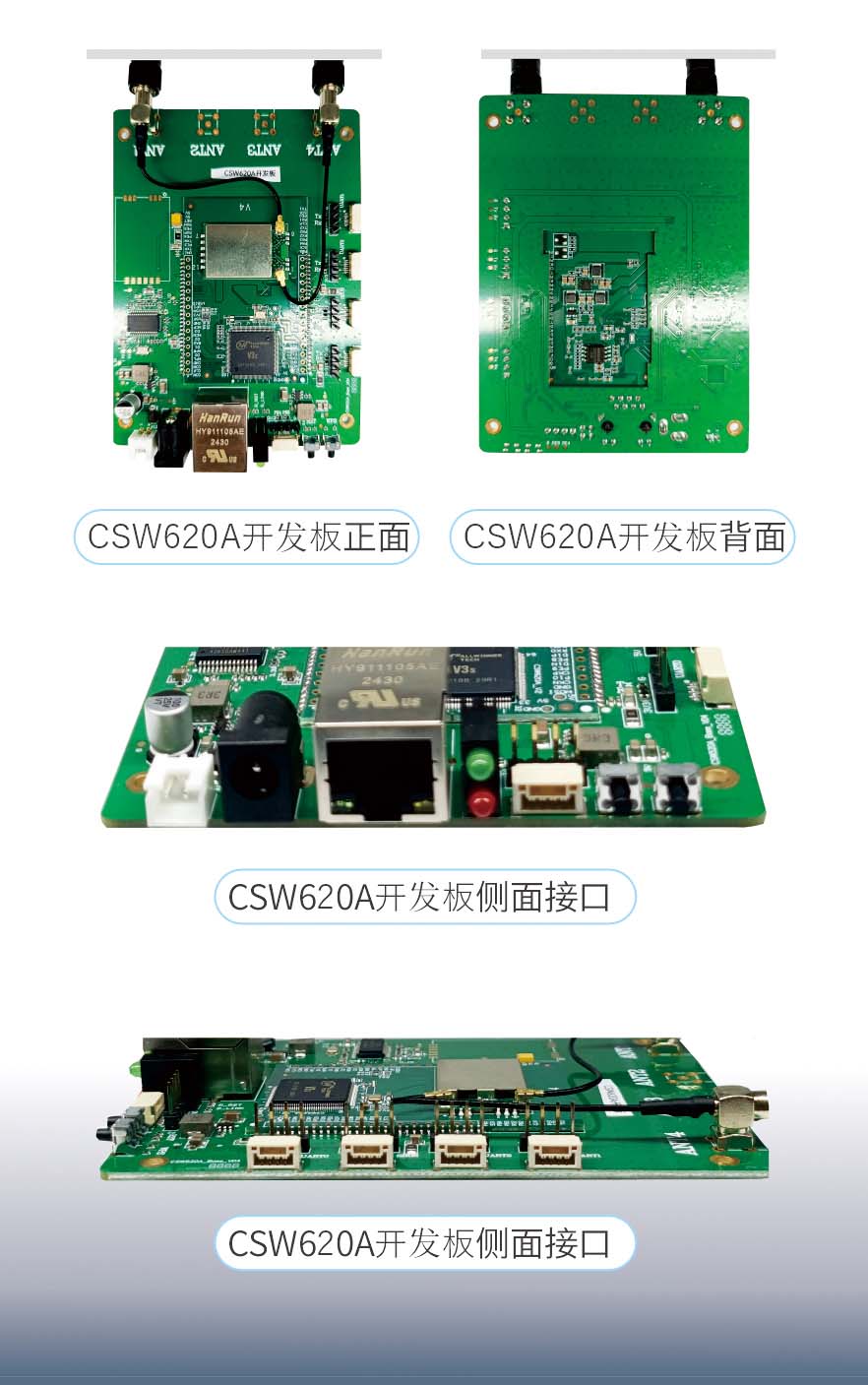

12KM機器狗遠距離無線數遙圖傳開發板CSW620A通信模塊mesh自組網
接口類型：UART,網口,sbus
工作頻率：2.4GHz，5.1~5.8GHz
發射功率：24dBm
通信距離：12km(地對空)，定向20km
產品重量：61.2g(模塊)，7.3g(模塊)
組網方式：mesh(16個)，中繼，點對點，點對多
產品優勢：開發板主要用于試測，產品支持圖傳，遙傳和數傳。距離遠，速率高，速率高可達100Mbps；低延時，RTT往返延時低至2ms；全雙工高速傳輸?shù)臒o線模塊。抗干擾，2.4GHz/5GHz雙頻，并支持頻點無縫實時切換，有效面對干擾；使用簡單，一鍵配對，內嵌網頁，并提供全引腳插針孔，安裝方便；地對空20KM全向
機器狗遠距離無線數字圖傳開發板12KM無線通信模塊CSW620A 優勢：
1.距離遠，全向無線傳輸距離最遠可達12KM
2.尺寸小，36*38mm體積
3.一對多，多路視頻同時傳輸不卡頓
4.低延時，RTT往返延時低至2ms
5.支持中繼，可以中繼傳輸，覆蓋信號無死角
6.大帶寬，實測數據可達100Mbps
7.抗干擾，2.4GHz/5GHz雙頻，并支持頻點無縫實時切換，有效面對干擾
8.使用簡單，一鍵配對，內嵌網頁，并提供全引腳插針孔，安裝方便
9.支持MESH自組網,最多可達16個
10.支持以太網，串口透?jìng)鳎谵D(zhuǎn)網絡，SBUS等多接口
機器狗遠距離無線數字圖傳開發板12KM無線通信模塊CSW620A 參數：
遠傳輸距離 | CSW620A：>12KM（空曠無干擾） |
吞吐量 | 自適應，1~100Mbps |
網絡拓?fù)?/span> | 點對點，點對多點，可支持組網，中繼 |
接收靈敏度 | -93dBm(Min) |
分集 | 2x2MIMO，ML，MRC |
傳輸技術 | OFDM LR-WiFi |
FEC | LDPC |
頻段 | 2400~2502MHz 5.15~5.85GHz |
發射功率 | 24dBm |
加密 | WPA2 AES |
工作溫度范圍 | -25~80℃ |
功耗 | 2.5W( (典型) 6W(最大) |
尺寸 | 38mm*36mm*8mm(L*W*H) |
數據接口 | UARTx2(支持透?jìng)鳎?nbsp;SBUSx1 ，GPIO 10/100M以太網WPS配對按鍵 |
重量 | 7.3g |
功能應用 | 集成串口透?jìng)鳎谵D(zhuǎn)網絡，SBUS |
延時 | 典型值2ms |
機器狗遠距離無線數字圖傳開發板12KM無線通信模塊CSW620A 應用：
12KM遠距離無線通信模塊數字視頻傳輸模組CSW620A 參數：
遠傳輸距離 | CSW620A：>12KM（空曠無干擾） |
吞吐量 | 自適應，1~100Mbps |
網絡拓?fù)?/span> | 點對點，點對多點，可支持組網，中繼 |
接收靈敏度 | -93dBm(Min) |
分集 | 2x2MIMO，ML，MRC |
傳輸技術 | OFDM LR-WiFi |
FEC | LDPC |
頻段 | 2400~2502MHz 5.15~5.85GHz |
發射功率 | 24dBm |
加密 | WPA2 AES |
工作溫度范圍 | -25~80℃ |
功耗 | 2.5W( (典型) 6W(最大) |
尺寸 | 38mm*36mm*8mm(L*W*H) |
數據接口 | UARTx2(支持透?jìng)鳎?nbsp;SBUSx1 ，GPIO 10/100M以太網WPS配對按鍵 |
重量 | 7.3g |
功能應用 | 集成串口透?jìng)鳎谵D(zhuǎn)網絡，SBUS |
延時 | 典型值2ms |
12KM遠距離無線通信模塊數字視頻傳輸模組CSW620A大 優勢：
1.距離遠，全向無線傳輸距離最遠可達12KM
2.尺寸小，36*38mm體積
3.一對多，多路視頻同時傳輸不卡頓
4.低延時，RTT往返延時低至2ms
5.支持中繼，可以中繼傳輸，覆蓋信號無死角
6.大帶寬，實測數據可達100Mbps
7.抗干擾，2.4GHz/5GHz雙頻，并支持頻點無縫實時切換，有效面對干擾
8.使用簡單，一鍵配對，內嵌網頁，并提供全引腳插針孔，安裝方便
9.支持MESH自組網,最多可達16個
10.支持以太網，串口透?jìng)鳎谵D(zhuǎn)網絡，SBUS等多接口
| 在線購買 |
| 【官方淘寶店】：https://shop556722577.taobao.com/ |
| 批量采購/定制產品 |
| 【聯系郵箱】：daisychen@cloudsight-wireless.com |
| 技術咨詢 |
| 【在線咨詢】：15889515658（微信同號） |
| 【聯系郵箱】：hexingshi@cloudsight-wireless.com |

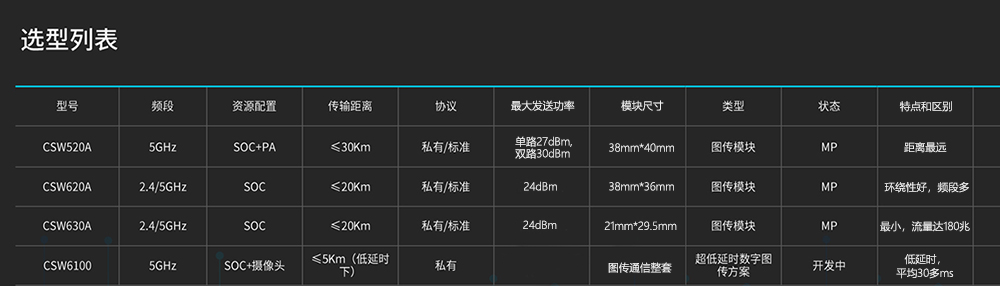

520A距離更遠，620A穿透性好，可選頻段多，630A尺寸最小最輕，流量最大，最大可達180mbps。
更多問答詳情：
無線圖傳模塊(開發板)使用常見問題FAQ知識庫
比.jpg)
MESH自組網技術介紹
從技術角度看，Mesh 組網是 “一種由多個節點構成的 peer-to-peer（對等）網絡架構”，其中：
- 節點（Node）：網絡中的每臺設備（如 Mesh 模塊）都可成為節點，分為 “網關節點”（負責接入外網，如 Mesh 模塊）和 “中繼節點”（僅負責轉發信號，如 Mesh 模塊、帶 Mesh開發板）；
- 自組織與自愈：節點通電后會自動發現周圍其他節點，無需人工配置即可形成網絡；若某節點故障（如斷電、離線），其他節點會自動重新規劃通信路徑，確保網絡不中斷（類似 “此路不通就繞路”）；
多跳通信：設備無需直接連接網關，可通過 1 個或多個中繼節點 “間接聯網”（如遠程無人機→遠程設備→網關），大幅擴展覆蓋范圍。
云望物聯MESH自組網特性介紹
網絡自愈合： 網絡節點可以隨時運動、加入或者退出
自組織網絡: 無需依賴任何的網絡設施，自動組成一個網絡
適用復雜環境：具有遠距離、 高帶寬、 低時延、自動跳頻,頻段靈活、適應性強 等特點
網絡拓?fù)浣Y(jié)構可變：可在線狀、星型.網狀等拓?fù)浣Y(jié)構間切換，也可多種拓?fù)浣Y(jié)構共存
在網用戶：最多可支持16個用戶同時在網?任意節點間可通訊
智能路由選擇: 網絡自動根據收發數據量大小.信道環境重量等因素?自動切換路由。支持多跳路由，最多可達16跳。
總結
簡單說，Mesh 組網就像 “多人傳球”：要把球（數據）傳給遠處的人（接收端），不需要直接扔（直接連接收端），可以通過身邊的人（中繼節點）一次次傳遞，且如果某個人無法傳球（節點故障），會自動找另一個人傳遞，確保球能到達終點。
